Баллонные установки сжиженного газа фирмы GOK

Баллонные установки сжиженного газа фирмы GOK

Баллонные установки сжиженного газа немецкой фирмы GOK используются в промышленности и коммунальном хозяйстве. Они оптимальны, с экономической точки зрения, для отопления домов и коттеджей общей площадью до 200 м кв.


Для домов с большей площадью, для целей отопления, целесообразно уже установить газгольдер. Это связано в первую очередь, с трудоёмкостью процесса замены пустых баллонов на полные (включая поездки для их заполнения), а также, ограниченностью места для установки большого количества баллонов. Наиболее оптимальными являются установки с 4-10 баллонами.
Установки сжиженного газа фирмы GOK состоят из:

• оборудования снабжения (в нашем случае баллонов со сжиженным газом);

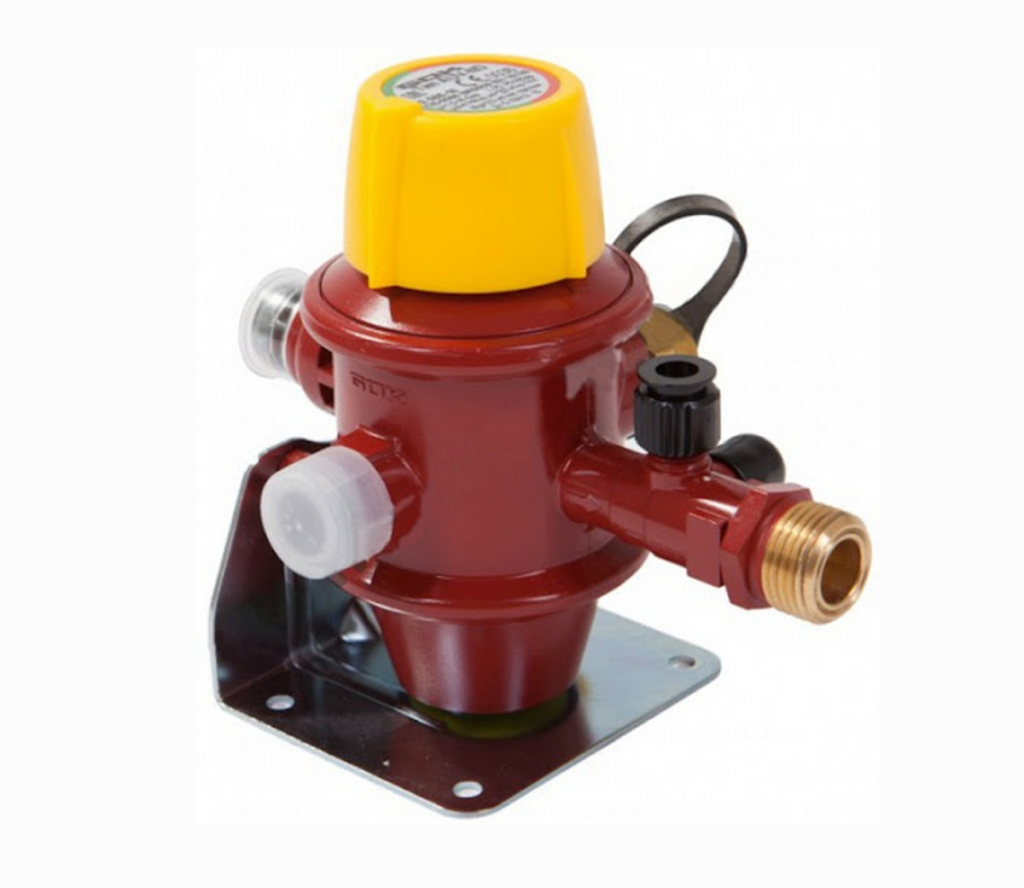

• регулирующего и предохранительного оборудования (автоматический или ручной переключающий клапан, регулятор давления газа с функцией ПСК (предохранительно-сбросной клапан) и опционально ПЗК (предохранительно-запорный клапан);
• трубопроводов (трубки, шланги, фитинги);
• газового аппарата (газовый котёл, газовая плита, газовый гриль, газовая тепловая пушка и т.д.)

Установки сжиженного газа необходимо размещать в местах, недоступных для посторонних лиц. Предохранительные и регулирующие устройства и детали управления оборудования снабжения (например, запорный клапан баллона, основное запорное устройство) должны быть недоступны для несанкционированных действий третьих лиц.
В продаже есть баллоны ёмкостью 5 л, 12 л, 27л и 50 л, которые изготовлены из стали, причём в последнее время на рынке появились и баллоны из композитных материалов.

В газобаллонных установках предпочтительнее использовать металлические баллоны объёмом 50 литров.

Во-первых, потому что композитных баллонов такой ёмкости не выпускается, что ведёт к увеличению количества баллонов в установке при использовании композитных баллонов меньшего объёма.

Во-вторых, с такими баллонами сложно решать вопрос их обогрева в зимний период времени. При выборе объёма баллона решающую роль играет производительность по испарению. У 12-ти литровых, 27-ми и 50-ти литровых баллонов различные производительности по испарению (см. таблицу).

Для того, чтобы получить требуемый объём газа с требуемым давлением, необходимо учитывать данные присоединяемых газовых аппаратов, длительность эксплуатации и температуру окружающей среды. Ориентировочные значения производительности по испарению и отбору газообразной фазы из баллонов приведены в таблице:

Вид отбора и нагрузка в кг/час Размеры баллонов	12 л. (5 кг.)	27 л. (11 кг.)	50 л. (22 кг.)
Кратковременно или при импульсном отборе (20 мин)	1,0 кг/час	1,5 кг/час	2,3 кг/час
Периодически с перерывами	0.5 кг/час	0.8 кг/час	1,3 кг/час
Длительный отбор	0,2 кг/час	0,3 кг/час	0,5 кг/час

Таблица: Ориентировочные значения для отбора газа в газообразной форме из баллонов (стальные баллоны) при температуре окружающей среды выше 0⁰С.

Фирма GOK производит огромную номенклатуру газорегулирующего и предохранительного оборудования. В баллонных установках применяются автоматические или ручные переключающие устройства, регуляторы давления газа на различную производительность от 1,5 кг/час до 6 кг/час и выходное давление 29, 37 и 50 мбар.

Газобаллонные установки, предлагаемые фирмой GOK, имеют рабочую и резервную сторону, то есть при работе установки газ отбирается из нескольких рабочих баллонов, а другая часть баллонов может быть в резерве или может производиться их заполнение.

Когда газ в баллонах рабочей стороны закончится, произойдет автоматическое (при наличии автоматического переключающего клапана) или ручное (при ручном переключающем клапане) переключение на резервную сторону. За время отбора газа из баллонов резервной стороны можно заменить пустые баллоны рабочей стороны на полные.

Таким образом, обеспечивается беспрерывная подача газа на потребляющий аппарат.

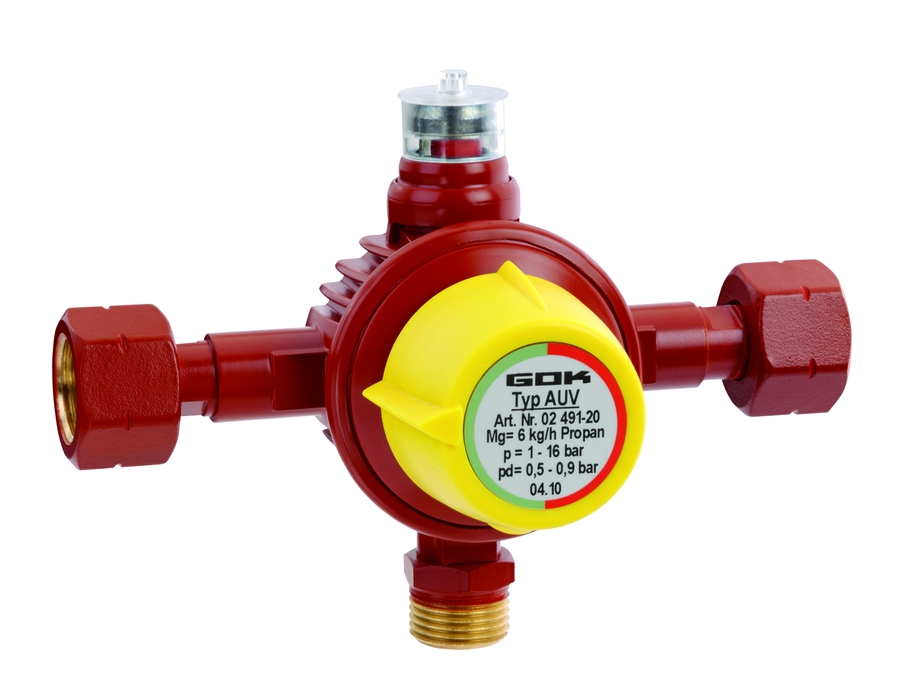

Кроме того, в настоящее время, для уменьшения стоимости газобаллонной установки с автоматическим переключением фирма GOK разработала и поставляет на российский рынок новый автоматический клапан со встроенным регулятором давления газа тип AUV-ND, артикул 02 585 16, рассчитанный на выходные давления 29, 37 и 50 мбар производительностью до 4 кг/час, что даёт возможность его использовать в установках с несколькими баллонами.
Благодаря регулятору низкого давления, встроенному в автоматический переключатель, дополнительно упрощается конструкция всей баллонной установки, уменьшается количество соединений, а также значительно минимизируется стоимость.

Установленные с обеих сторон автоматического переключателя обратные клапана, позволяют производить замену пустых баллонов без вывода установки из рабочего процесса. Также, автоматический переключающий клапан оснащён визуальной цветовой индикацией рабочая/резервная сторона (зелёный/красный индикатор), а в качестве опции имеется дистанционный проводной датчик индикации работы устройства. Дополнительной опцией является оснащение переключателя нагревательным элементом, для этого в корпусе имеется гнездо для его подключения.

Для соединения элементов газобаллонной установки фирма GOK производит шлангопроводы высокого и среднего давления с различными видами резьбовых соединений, металлические трубопроводы и фитинги.

Монтаж элементов установки может быть осуществлен без применения специального оборудования и инструмента.
Газовый аппарат (котёл, плита, обогреватель) подбирается в зависимости от требований потребителя. Например, газовый котёл для обогрева подбирается в зависимости от площади отапливаемых помещений.
